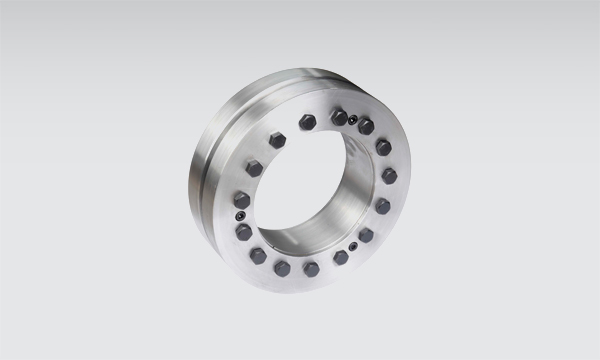

表10 SD-91脹緊聯結套的基本尺寸
|
基本尺寸 |
內六角螺釘 |
額定負荷 |
螺釘?shù)臄Q緊力矩Ma（N.m） |
重量 |
e（mm） |
||||||
|
d |
D |
du |
l |
H |
d1 |
n |
軸向力Ft（KN） |
轉矩（KN.m） |
|||
|
mm |
|||||||||||
|
140 |
230 |
95 |
60 |
74 |
M12x55 |
12 |
436 |
20.7 |
100 |
13 |
7 |
|
100 |
480 |
24.0 |
|||||||||
|
105 |
518 |
27.2 |
|||||||||
|
155 |
263 |
105 |
66 |
80 |
M12x60 |
15 |
545 |
28.6 |
20 |
||
|
110 |
591 |
32.5 |
|||||||||
|
115 |
633 |
36.4 |
|||||||||
|
165 |
290 |
115 |
72 |
88 |
M16x65 |
10 |
701 |
40.3 |
240 |
26 |
8 |
|
120 |
758 |
45.5 |
|||||||||
|
125 |
811 |
50.7 |
|||||||||
|
175 |
300 |
125 |
832 |
52 |
29 |
||||||
|
130 |
880 |
57.2 |
|||||||||
|
135 |
924 |
62.4 |
|||||||||
|
185 |
330 |
135 |
92 |
112 |
M16x80 |
15 |
1037 |
70 |
47 |
10 |
|
|
140 |
1100 |
77 |
|||||||||
|
145 |
1159 |
84 |
|||||||||
|
200 |
350 |
145 |
1291 |
93 |
50 |
||||||
|
150 |
1353 |
101.5 |
|||||||||
|
155 |
1409 |
109.2 |
|||||||||
|
220 |
370 |
160 |
114 |
134 |
M16x90 |
20 |
1625 |
130 |
240 |
65 |
10 |
|
165 |
1703 |
140.5 |
|||||||||
|
170 |
1776 |
151 |
|||||||||
|
240 |
405 |
170 |
120 |
144 |
M20x100 |
15 |
1835 |
156 |
470 |
87 |
12 |
|
180 |
1994 |
179.5 |
|||||||||
|
190 |
2137 |
203 |
|||||||||
|
260 |
430 |
190 |
136 |
160 |
M20x110 |
16 |
2242 |
213 |
100 |
||
|
200 |
2390 |
239 |
|||||||||
|
210 |
2542 |
265 |
|||||||||
|
280 |
460 |
210 |
148 |
172 |
M20x110 |
20 |
2686 |
282 |
132 |
||
|
220 |
2900 |
319 |
|||||||||
|
230 |
3087 |
355 |
|||||||||
|
300 |
485 |
230 |
152 |
176 |
M20x120 |
2965 |
341 |
140 |
|||
|
240 |
3175 |
381 |
|||||||||
|
245 |
3273 |
401 |
|||||||||
|
320 |
520 |
240 |
160 |
184 |
M20x130 |
24 |
3317 |
398 |
165 |
||
|
250 |
3536 |
442 |
|||||||||
|
260 |
3738 |
486 |
|||||||||
|
340 |
570 |
250 |
176 |
200 |
M24x130 |
20 |
4080 |
510 |
820 |
240 |
|
|
260 |
4307 |
560 |
|||||||||
|
270 |
4519 |
610 |
|||||||||
|
360 |
590 |
280 |
180 |
204 |
M24x140 |
4707 |
659 |
250 |
|||
|
290 |
4931 |
715 |
|||||||||
|
295 |
5044 |
744 |
|||||||||
|
390 |
660 |
300 |
188 |
212 |
M24x140 |
24 |
5733 |
860 |
350 |
||
|
310 |
5903 |
915 |
|||||||||
|
320 |
6063 |
970 |
|||||||||
|
420 |
690 |
330 |
214 |
238 |
M24x150 |
28 |
6182 |
1020 |
410 |
||
|
340 |
6470 |
1100 |
|||||||||
|
350 |
6743 |
1180 |
|||||||||
|
460 |
770 |
360 |
224 |
252 |
M27x170 |
24 |
7222 |
1300 |
1210 |
540 |
14 |
|
370 |
7514 |
1390 |
|||||||||
|
380 |
7789 |
1480 |
|||||||||
|
500 |
850 |
400 |
246 |
274 |
M27x180 |
30 |
9400 |
1880 |
750 |
||
|
410 |
9659 |
1980 |
|||||||||
|
420 |
9905 |
2080 |
|||||||||
注：SD型緊聯結套螺釘?shù)臋C(jī)械性能等級為10.9級。具體技術參數來電咨詢0577-65205101。
